一、产品接线图



电阻输出型

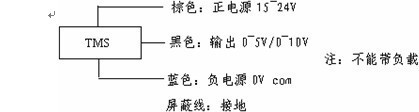

模拟信号0～5/0～10V输出型

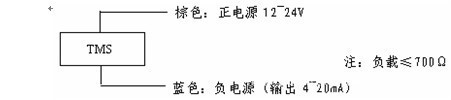

模拟信号4～20mA输出型(二线制)

模拟信号4～20mA输出型(三线制)

脉冲信号输出型



按具体选型而定(略)



二、产品安装注意事项



1、利用安装支架或底部4个固定螺丝孔，依现场及机器安装控件设施需要，选择正确的方法直接安装。



2、安装时，须注意牵引绳出线角度，即尽量使牵引绳由出线口至移动部位之机构，于工作时直线滑动，尽量保持最小角度偏差(容许偏差±3°)，以确定测量精度及牵引绳之寿命。长行程垂直安装时，推荐拉绳尺本体安装在下部，牵引绳向上牵引。



3、牵引绳为不锈钢绳，请勿使其受外力的割伤、烧损、撞击等：过量的粉末、积屑、



酸碱性环境足以破坏内部测量元器件，导致运转不顺畅、降低测量精度甚至过早损坏。



4、未安装于工作台或固定座前，请勿用手或是其他物体将牵引绳拉出并让其瞬间自行弹回。此举将造成牵引绳断裂，伤害本体结构及人身安全，甚至会伤及眼球。



5、TMS-LS系列产品的牵引运动的瞬间加速度≤2米/秒²，绝对速度≤2米/秒;TMS-L和TMS-XL系列产品的牵引运动的瞬间加速度≤1.5米/秒²，绝对速度应≤0.75米/秒;超出上述速度和加速度范围，会降低产品的可靠性和使用寿命，甚至造成牵引绳断裂，恕本公司不承担此范围以外的责任。



6、若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动束于直线运动。
