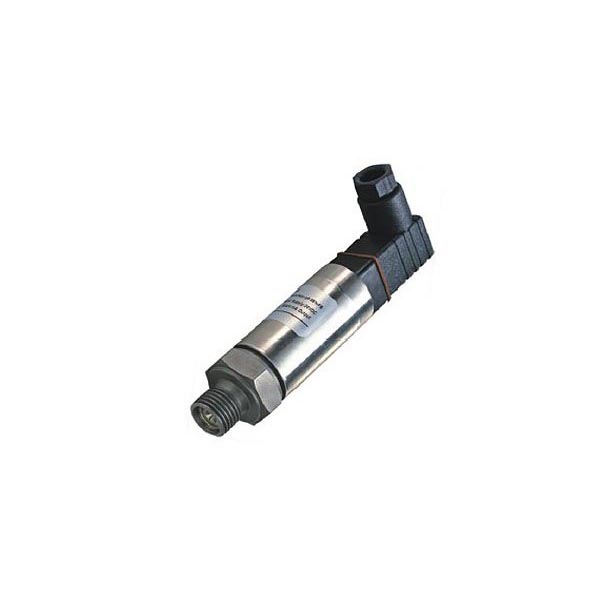

PT-201经济型压力变送器

原理：压力传感器是基于惠斯登电桥原理而工作的，其耐高温性可以应用于特殊的工业，使其成为橡塑、化纤等机械设备中高温液体压力测量与控制的理想产品。由于压力传感器阻的压阻效应，使电桥产生一个与压力、激励电压成正比的高度线性电压信号。标准的信号根据压力量程的不同标定为2.0/3.0/3.3mV/V，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，传感器自带温度补偿0～70℃，并可以和绝大多数介质直接接触。

发送询问

详细介绍

特点：该变送器使用高温熔体压力传感器。结构简单，体积小巧，易安装，适用于与接触部分材质兼容的气体和液体介质。可以测量表压、绝压和负压。

技术参数：

△量程：见标准量程表

△精度等级： 0.2% ,0.3% 0.5%

△线性度： ±0.2%或±0.5%

△迟滞： ≤0.01%满量程

△稳定性：优于0.1%/年

△温度影响： TK<±0.2%FS/K

△工作电压： 18～36V DC

△负载电阻： ≤ 1200Ω

△工作温度： -30—80℃

△介质温度： -30—85℃

△存储温度： -30～85℃

△防护等级： IP65

△外壳材料：不绣钢，塑料

△密封件：氟素橡胶

标准量程代码表1(表压) 标准量程代码表2(绝压)

标准量程	代码	标准量程	代码	标准量程	代码	标准量程	代码
-1 0bar	M1	0 5bar	P5	0 750mbar	A0.75	0 300bar	A300
-1 1bar	M2	0 6bar	P6	0 1bar	A1
-1 3bar	M3	0 10bar	P10	0 2bar	A2
-1 24bar	P24	0 20bar	P20	0 3bar	A3
0 10mbar	P0.01	0 50bar	P50	0 5bar	A5
0 40mbar	P0.04	0 60bar	P60	0 6bar	A6
0 100mbar	P0.1	0 100bar	P100	0 10bar	A10
0 200mbar	P0.2	0 200bar	P200	0 20bar	A20
0 350mbar	P0.35	0 300bar	P300	0 30bar	A30
0 750mbar	P0.75	0 400bar	P400	0 50bar	A50
0 1bar	P1	0 500bar	P500	0 60bar	A60
0 2bar	P2	0 600bar	P600	0 100bar	A100
