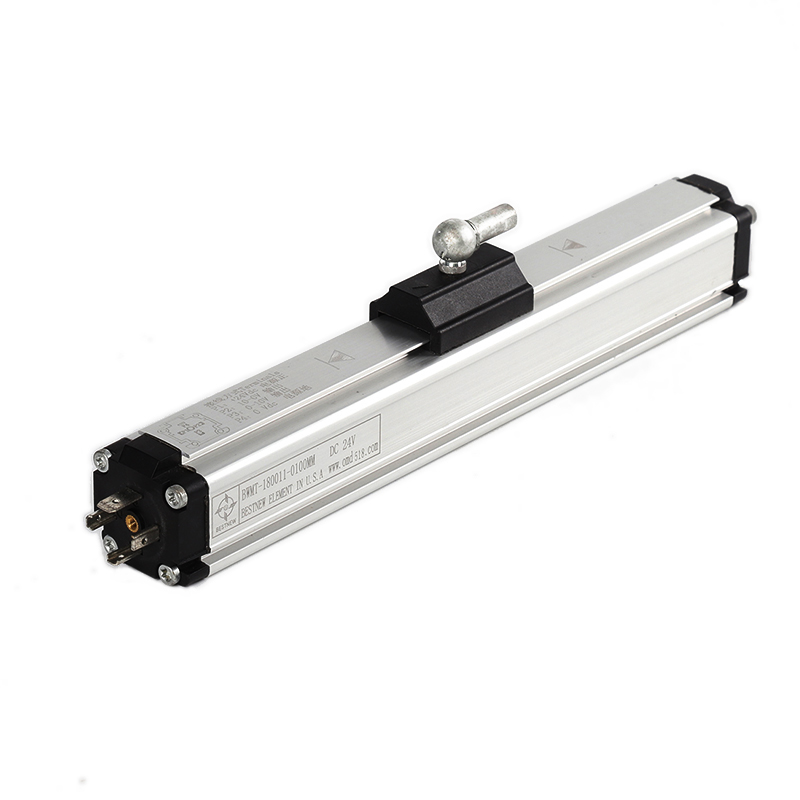

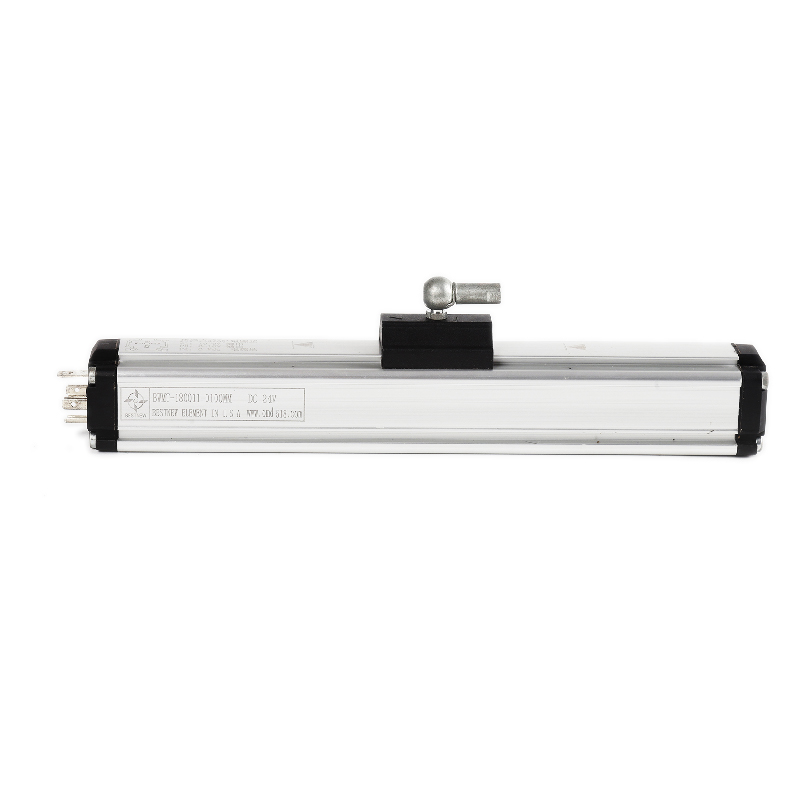

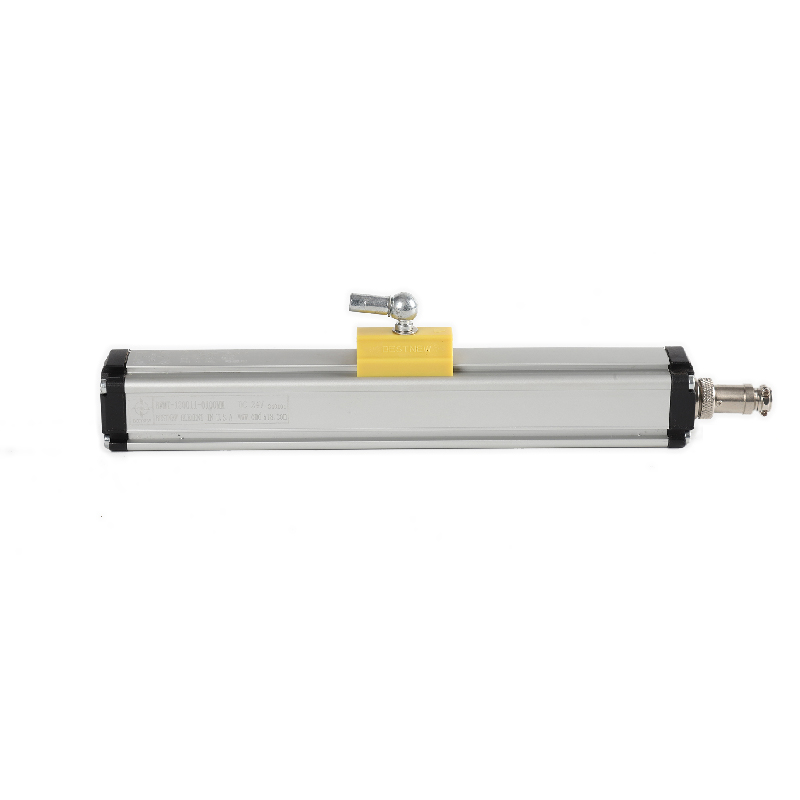

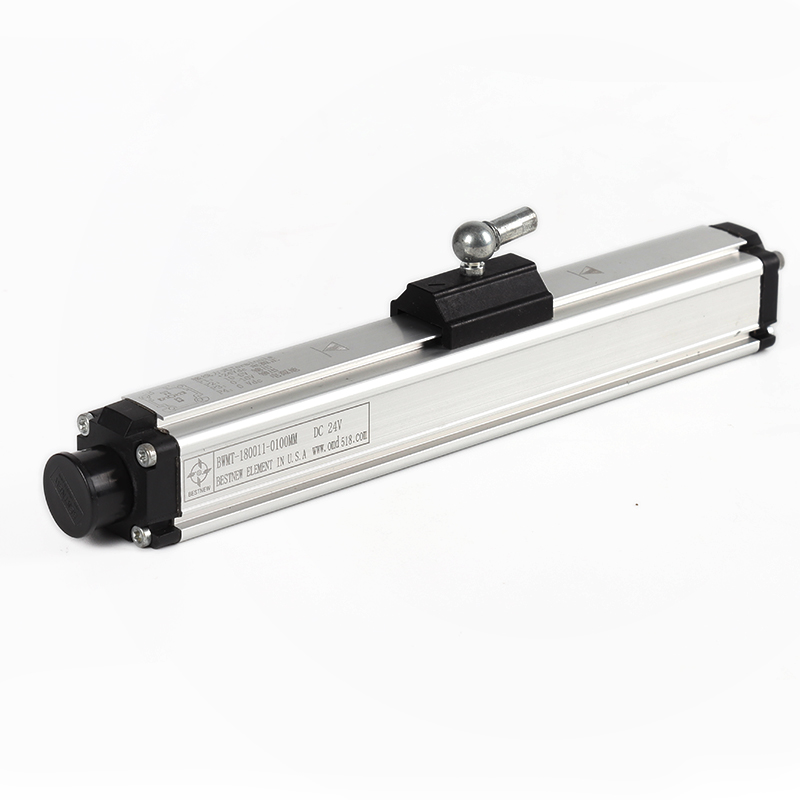

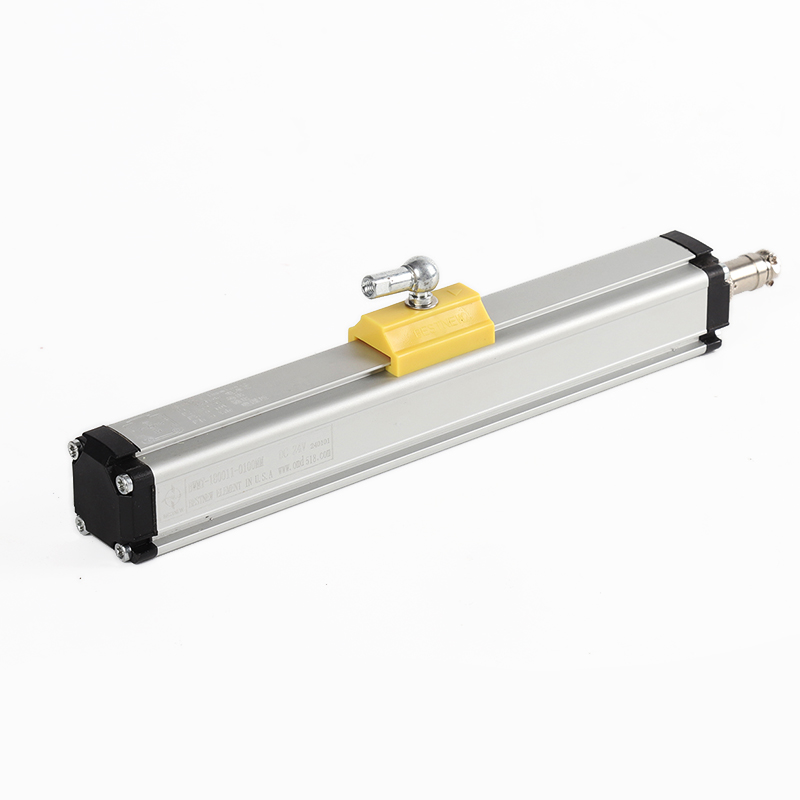

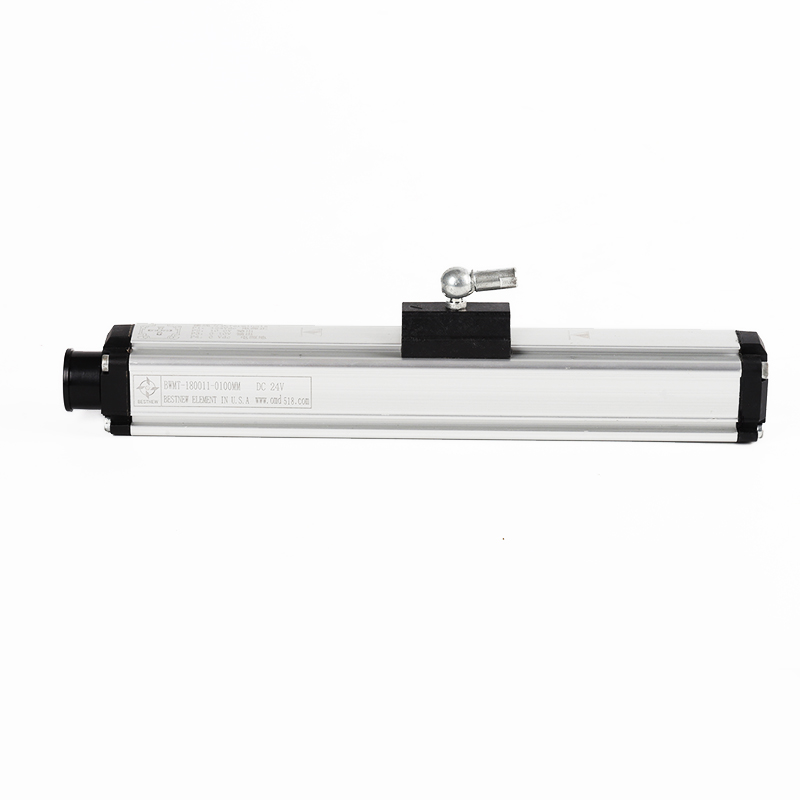

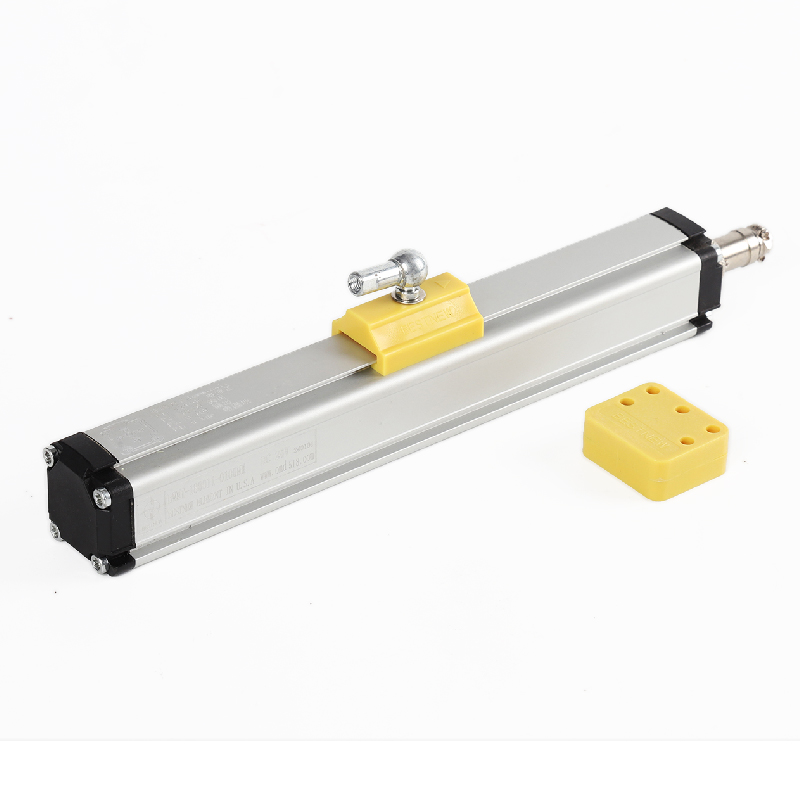

18系列磁致伸缩位移传感器

应用范围：注塑机、吹瓶机、压铸机、橡胶成型机、压砖机、标志制作机器、油漆喷雾器、金属与木工机械、汽车与行走机械。

磁致伸缩(Absopos)的运作原理是通过分析两个磁场相互感应的反馈信号而达致。第一磁场是利用一个永久磁铁在传感器外壳上运行。第二磁场是由脉冲产生器产生。当两个磁场互相感应，一个绝对值的位置信号便会以超声波速度反馈。精密电路系统便会对超声波的波形进行分析，继而输出一个精确和高分辨率的位置信号，让机台可以实时进入生产状态。

发送询问

详细介绍

磁致伸缩位移传感器的优势

FOR EXTREMELY ACCURATE,LOW- NOISE,AND WEAR-FREE ABSOLUTE POSITION FEEDBACK

磁致伸缩位移传感器采用非接触式超声波测量技术。能提供最佳的线性和绝对值的位置测量。铝成型外壳能配合两种形式的永久磁铁滑块进行非接触式测量。直接取替电阻式电位器，而无须机械修改。开放式导轨型外壳设计能减少因安装失误而损坏传感器。

标准规格

测量数据直线位移

输入保护极性保护至-30 Vdc，过压保护至36 Vdc

绝缘强度 500 Vdc(DC地端对机器接地端)

分辩率无限(取决于控制器A/ D与电源纹波)

非线性度满量程的<±0.01% (最大±90)

防护级数 IP65(当正确连接上插头时)

冲击指标 100 g (单一冲击)/ IEC标68-2-27 (耐久性)

供应电源 +24 Vdc(20.4-28_8 Vdc)

用电量 50-140 mA (按量程而定)

输出 0-10 Vdc，10-0 Vdc双输出，最低负载电阻5 kil

重复精度满量程的<±0.005%

工作温度 -40至851

振荡指标 10-2000 HZ/IEC 标准 68-2-6

更新时间 0.5 ms 1200 mm以内 / 1.0 ms2400 mm以内/2.0 ms 4800 mm以内

18系列磁致伸缩位移传感器是采用非接触式磁致伸缩测量技术。此技术能提供高精准、直接和绝对值的位移输出。非接触式设计不但方便安装,而且能消除所有工作磨损而带来的误差。

磁致伸缩位移传感器标准规格
