BWLS-L系列

L型机座号	最大有效行程（电流、电压、电阻型）11500mm，（脉冲型）20000mm
线性精度	线性精度：（通用型）0.25%FS；（精密型）0.05%~0.08%FS
重复精度	重复精度：0.002%FS～0.001%FS
产品型式	电流型（4～20mA；或20～4mA）；电压型（0～10Vdc；或10～0Vdc）电阻型（0～5kΩ；或0～10 kΩ）；脉冲型（一般3600～5000 ppr，incremental）
固定螺丝	M4mm；安装方式：支架
有效寿命	500万次往复行程；保护等级：IP67
供电电压	24VDC(脉冲型供电电压：5~24VDC)

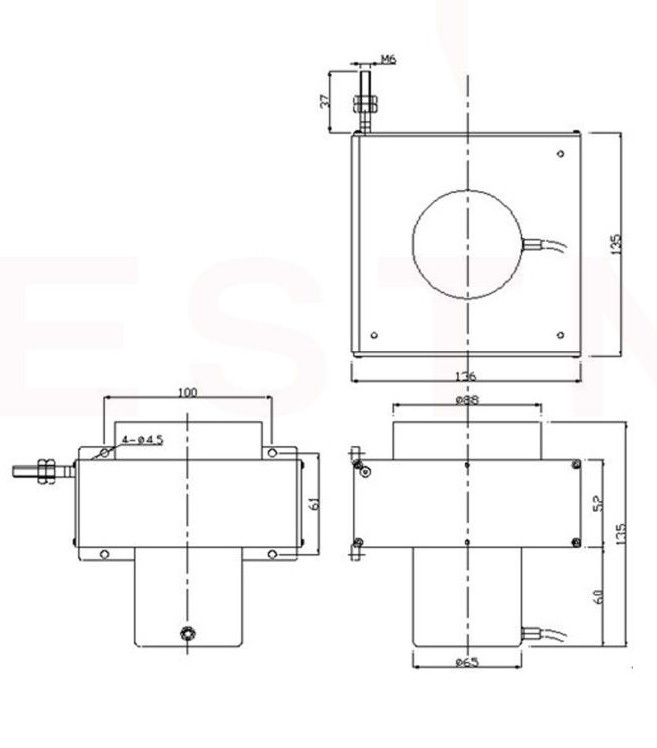

安装支架孔距离	61±0.5mm
安装前后孔距离	100mm
安装螺丝	M4
牵引螺丝安装	M6
L型	超大机座，客户定制，行程大于20000mm以上

发送询问

详细介绍

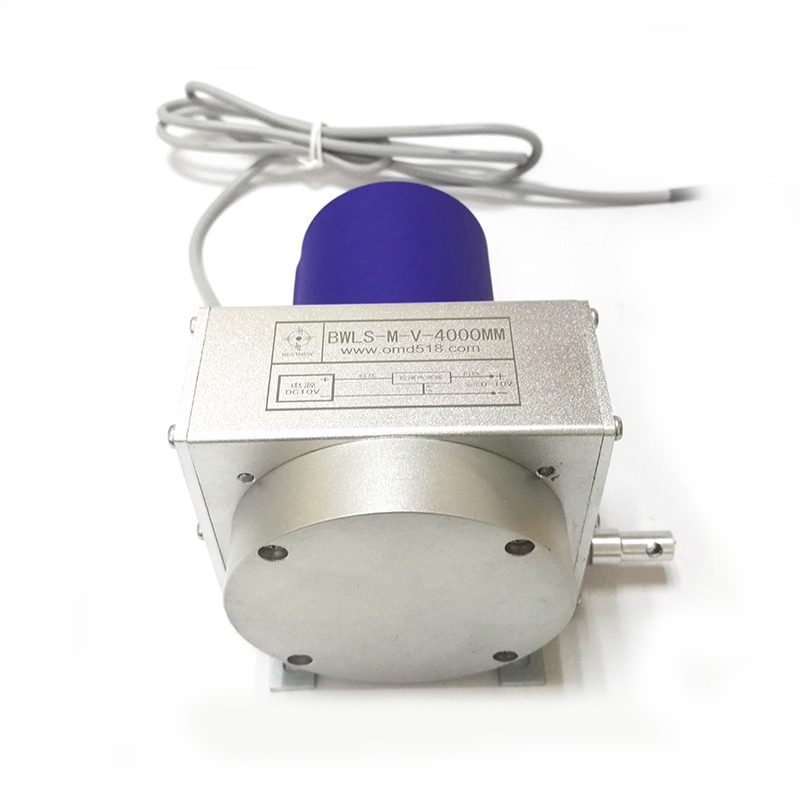

拉绳位移传感器介绍

拉绳位移传感器是直线位移传感器在结构上的精巧集成，充分结合了角度位移传感器、直线位移传感器以及齿轮、条传动的各种优点，是一款结构紧凑、多用途、安装简单且安装空间尺寸小，无须补偿间隙，具有高精度测量、高重复性测量和高定位精度、长行程和寿命的传感器。可以用于精确测量和定位控制。配合显示仪表，也可以作为测量仪器进行人工测量。该系列产品具有很大的选择空间，有S/M/L三种型号，行程从50MM到11500MM。具有模拟直流电流4-20MA，模拟直流电压0-5V或0-10V和脉冲A、B、Z相数字输出可满足大行程、高精度、各种信号需求。根据实际使用情况，所有模拟信号输出可以通过切换开关改变信号的逻辑方向。

安装注意事项

1. 利用安装支架底部4个固定螺丝孔，依现场及机器安装空间设施需要，选择正确的方位直接安装.

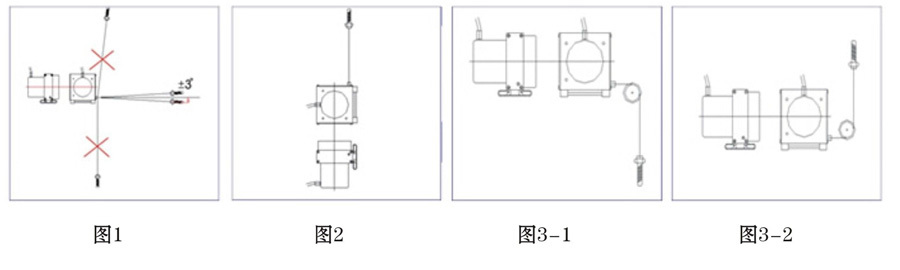

2. 注意安装时两端留有足够的缓冲行程。安装时，须注意牵引钢索水平角度，尽量使钢索由出线口至移动部位机构，在工作时水平直线滑动，保持最小角度(容许偏差+/-30)以确保量测精度及钢索之寿命(见图1).长行程垂直安装时，推荐拉绳尺本体安装在下部，牵引钢索向上牵引(见图2)。

3. 牵引钢索是多股不锈钢绳加涂氟层，请勿让其受外力的割伤、烧损、撞击等。过量的粉尘、积屑或酸碱性环境足以破坏内部测量元件，导致运转不顺、降低测量精度甚至过早损坏.

4. 未安装于工作台或固定坐前，请勿用手或其它物体将钢索拉出并让其瞬间自行弹回.此举将造成钢索断裂，伤害本体结构及人身安全.

5. BWLS-S和BWLS-M系列产品的牵引运动的瞬间加速应≤2米/秒，绝对速度应≤1米/秒;BWLS-L系列产品的牵引运动的瞬间加速应≤1.5米/秒，绝对速度应≤0.75米/秒;超出上述速度会降低产品的可靠性和使用寿命，甚至造成钢索断裂，请特别注意。

6. 若使用于非直线运动的机构，请加装适当的滑轮，将曲线运动转变为直线运动(见图3-1和图3-2)。

若使用于恶劣环境或特殊场合，请自行安装保护机构或与本公司技术人员联系。
