BESTNEW-007数显表

主要性能：

显示：6位LED

分辩率：最大1/50000

精度：0。01%F。S

*定值控制点：4个 (可选择为普通定值和选别功能)

*模拟输出：12位 4~20mA 0~5v/10v可选。

*数字输出：RS-485 波特率可选。

外形：80×160×130

电源：AC 220V

连接：

BESTNEW-007的后面板用于连接传感器和电源及其他输出设备：

E+：连接称重测力传感器的电源正端。对于位移传感器则为电源负端。

E-：连接称重测力传感器的电源负端。对于位移传感器则为电源正端。

IN+：连接称重测力传感器的信号输出正端。对于LVDT传感器为输出信号负端。

IN-：连接称重测力传感器的信号输出负端。对于LVDT传感器为输出信号正端。对于电位计式传感器为传感器的信号输出端。

16：模拟输出正端

17：模拟输出负端。

1：RS-485输出A

2：RS-485输出B。

1# 2# 3# 4#分别是4个设定控制继电器输出端。(订货时注明需常闭/闭开)

AC 220V 交流电源输入端(DC 24V输入端)

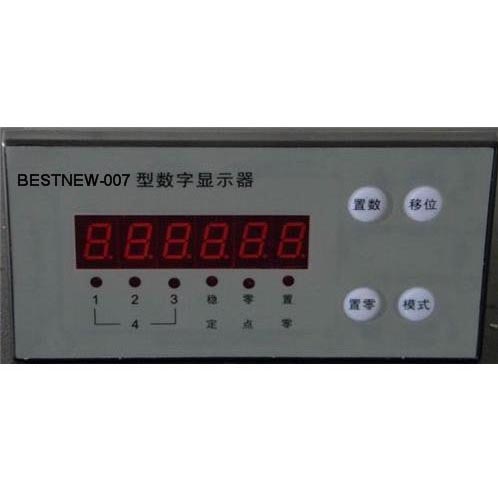

前面板：

BESTNEW-007型数字显示器的前面板有6个LED数码管和指示灯及4个按键。6个数码管用于显示测量数据和设定参数。指示灯显示工作状态。4个按键用于功能操作和数据输入。

置零： 将当前数据作为零基准。

模式： 用于设置设定控制值。

移位： 在输入数据时用于选择置数值的位置。

置数： 配合移位键输入合适的数据。

操作：

BESTNEW-007型数字显示器通电前一定要正确连接传感器。否则开机时显示器会显示出错。

按住置零键2秒，当前显示数值置零。

按模式键显示器显示：setup 此时按移位键进入设定值设定状态，显示器显示：1XXXXX

此时用移位和置数键输入所需的数值，按模式键结束。显示器显示：2XXXXXX，同样用移位和置数键输入所需的数据，按模式键结束进入下一步。。。。。。。。当无需修改设定数据时直接按模式键直至回到正常显示状态。

注:设定值1<设定值2<设定值3<设定值4

校正：

BESTNEW-007型数字显示器的校正需进行以下操作：

在关机状态下按住置零键不放，接通电源。显示器自检后，按模式键，显示器显示：CAL SP按移位键进入校正程序，否则按模式键

显示器显示： SET 按移位键进入基本参数设定程序,

否则按模式键显示显示： A/D 按移位键进入显示A/D转换内码状态。

按模式键显示器显示： d/A按移位键进入模拟输出设置。

在进行校正前应先进行基本参数设置：

进入基本参数设置程序后显示器显示：d xx n为分度值(分辩率)用置数键选择合适的分度值用模式键确认，确认后显示器显示：n xxxx表示显示分度数(显示精度，分度值×分度值=显示量程)，可用移位和置数键输入新的分度数。分度数确认后按模式键显示器显示：FLt xx进入滤波参数设置，可用移位和置数键输入新的参数，数值小显示响应快。按模式键显示器显示：b xxxx此时可设置RS-485接口的波特率，设置完后按模式键回到正常显示状态。

进入校正程后显示器显示：CAL 00进入零位校正，确认零位后按模式键，显示器显示------数秒后显示最大测量值XXXXX，加载测量值(若不能加载到最大测量值时用移位和置数键输入新的加载值)，加载后按模式键确认。数秒后校正结束返回正常显示状态。

校正后必须断电，重新上电才能正常使用。

模拟输出的调整:

进入模拟输出设置程序后,显示器显示:dA XXX 表示模拟输出零位,按置数键模拟输出值增加,按移位键模拟输出值减少,调节到所需值时按模式键确认.显示器显示:FU XXX进入模拟输出满度调节,按置数键输出值增大,按移位键输出值减少,达到所需值时按模式键结束调节.
